魔猴網(wǎng)新增3D打印材料：尼龍?zhí)祭w維增強
魔猴君 魔猴動態(tài) 7天前

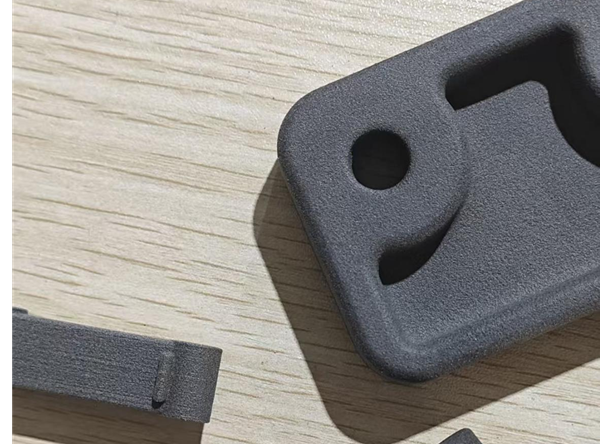

魔猴網(wǎng)新增3D打印尼龍?zhí)祭w維增強材料，采用SLS工藝打印。尼龍?zhí)尖F維增強具有更高的耐溫性能，更好的比強度。
尼龍和尼龍?zhí)尖F維增強材料性能比較圖表：
|
性能 |
高性能尼龍（PA12） |
尼龍?zhí)祭w維增強（PA12CF） |
測試方法 |
|
一般性能 |
|||
|
松裝密度/g/cm3 |
0.49 |
0.45 |
GB/T 1033.1-2008 |
|
制件密度/g/cm3 |
0.98 |
0.96 |
GB/T 1033.1-2008 |
|
顏色 |
白色/黑色 |
黑色 |
|
|
熱特性 |
|||
|
熔點(10℃/min) |
185 |
181 |
GB/T 19466.3-2004 |
|
熱變形溫度@1.82MPa/℃ |
84.5 |
120 |
GB/T 1634.2-2004 |
|
熱變形溫度@0.45MPa/℃ |
148.2 |
155 |
GB/T 1634.2-2004 |
|
機械性能 |
|||
|

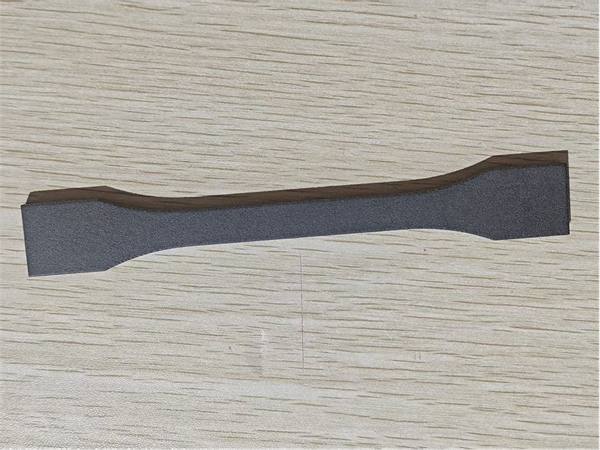

拉伸強度/MPa |
45 |
65 |
GB/T 1040.2-2006 |
|
拉伸模量/MPa |
1600 |
5200 |
GB/T 1040.2-2006 |
|
斷裂延伸率/% |
38 |
11 |
GB/T 1040.2-2006 |
|
彎曲強度/MPa |
46.1 |
60 |
GB/T 9341-2008 |
|
彎曲模量/MPa |
1297 |
4650 |
GB/T 9341-2008 |
|
懸臂梁沖擊強度-缺口/KJ/㎡ |
4.8 |
26 |
GB/T 9341-2008 |
|
懸臂梁沖擊強度-無缺口/KJ/㎡ |
13.34 |
45 |
GB/T 9341-2008 |
差異解讀:
|
特性 |
尼龍PA12 |
尼龍PA12CF |
分析 |
|
剛性/剛度 |
高 |
極高 |
碳纖維的加入使得材料的楊氏模量（剛性）顯著提升，使其不易彎曲 |
|
拉伸強度 |
高 |
更高 |
碳纖維提供額外的承載能力，拉伸強度比純尼龍更高 |
|
韌性/延展性 |
優(yōu)秀 |
一般 |
純尼龍可以承受較大形變而不斷裂，碳纖維增強在極限受力情況下相比脆一點 |
|
耐溫 |
高 |
更高 |
碳纖維的加入使得產(chǎn)品具有更高的耐溫性能 |
|
重量 |
輕 |
更輕 |
碳纖維密度略低于純尼龍。主要貢獻是比強度和比模量極高，即強度高，重量輕 |
|
耐磨性 |
良好 |
優(yōu)秀 |
碳纖維的強度賦予了材料更好的耐磨性能 |
使用場景建議：
對強度，剛性，韌性要求比較高，或?qū)p重有需求，或工作溫度較高的場景，可以考慮使用尼龍?zhí)祭w維產(chǎn)品。
