自調節塑料：格拉斯哥研究人員3D打印出負泊松比材料

魔猴君  科技前沿   7天前

想象一下拉伸一種材料，比如橡皮筋。拉伸得越多，它就越細。格拉斯哥大學的一組研究人員設計了一種相反的材料：拉伸時會膨脹的塑料。這些材料被稱為拉脹材料，研究人員通過精細的工程設計和3D打印內部幾何結構實現了這種獨特的性能。但是，這些塑料究竟是如何制造的？它們又有哪些應用呢？

6月下旬，該團隊宣布利用高性能工程塑料開發和設計新型拉脹結構取得了突破性進展。這項發表在《材料視野》（Materials Horizons）上的研究表明，增材制造技術能夠制造出具有可編程特性（例如強度、延展性和應變敏感性）的自監控材料。通常，拉脹材料具有卓越的力學性能，例如更高的能量吸收能力和更強的損傷容限，因此格拉斯哥團隊開發的這種塑料具有廣泛的應用潛力。

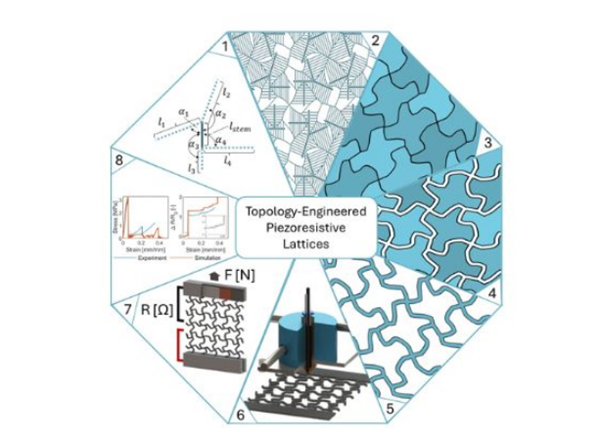

格拉斯哥研究插圖（圖片來源：Johannes Schneider等人/Materials Horizons）

研究人員使用Apium Additive Technologies GmbH公司的Apium P220 FDM 3D打印機，采用PEEK材料制造了這些結構。PEEK是一種固態半結晶熱塑性塑料，不僅耐熱耐磨，而且由于其優異的強度重量比，還能替代某些金屬。此外，這種材料輕質且具有生物相容性，已被廣泛應用于工程和生物醫學領域。使用PEEK材料使研究人員能夠精確控制材料的機械和電學性能。

“我們已經證明，可以設計出不僅具有負泊松比特性，而且無需集成電子元件即可檢測變形和損傷的PEEK陣列，”該研究的通訊作者、格拉斯哥大學詹姆斯·瓦特工程學院材料和增材制造專家Shanmugam Kumar教授說道。

制造過程

這種材料之所以具有自感知能力，是因?yàn)樗哂袎鹤栊?yīng)。壓阻效應使材料能夠“感知”自身的拉伸、壓縮或沖擊狀態。研究人員利用四種基于聚醚醚酮（PEEK）的原材料構建了一系列二維網絡結構，其中三種材料中注入了碳納米管。這些碳納米管賦予塑料導電性，使其能夠作為傳感器。當晶格結構在機械應力作用下發生形變時，其內部電阻會發生可測量的變化。

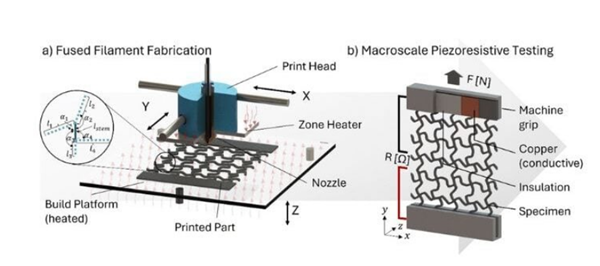

打印過程示意圖（圖片來源：Johannes Schneider等/Materials Horizons）

格拉斯哥團隊基于重復單元構建了雙頭“Y”形模型，形成了一種分支-主干-分支的結構。該框架使他們能夠制作更多模型，并通過調整厚度、角度和間距等參數來優化每個結構的力學性能。最終，該團隊編制了一份材料目錄，其中包含了各種不同程度的拉脹性、剛度、強度以及變形和/或損傷敏感性的材料。

為了支持新開發的材料，研究人員創建了一個計算機模型，用于預測其在不同載荷條件下的性能。該工具能夠精確捕捉網絡電阻隨機械應力的變化，從而使研究人員能夠在3D打印物理樣品之前，通過模擬優化材料的性能?！巴ㄟ^結合設計、制造和預測建模，我們現在可以制造出在特定應用中表現完全符合預期的材料，無論是吸收沖擊、檢測損傷還是以可控的方式變形，”庫馬爾先生說道。這意味著我們可以朝著“面向失效的設計”理念邁進，在這種理念下，材料不僅要堅固輕便，還要具備智能，能夠隨時監測自身的完整性。

這些航空倫理材料的各種應用

本研究建立在該團隊先前使用炭黑增強聚乳酸（PLA）開展的工作之上，他們構建了一個包含56種不同拉脹晶格結構的庫。在去年發表的那項早期研究中，該團隊設計了能夠顯著拉伸、檢測微小形變并承受高載荷的晶格結構。與聚醚醚酮（PEEK）結構類似，PLA晶格可以導電，并通過壓阻效應的變化對機械形變做出響應?！盎赑LA的設計非常適合臨時應用，例如低載荷生物醫學植入物中的智能支架，或嵌入運動器材中的一次性傳感器，”Kumar先生補充道。另一方面，基于PEEK的材料則為在更嚴苛的環境中制造永久性、承重智能組件鋪平了道路。

基于另一項研究，對傳統牽引器和負泊松比牽引器進行了比較。（圖片來源：王志強，胡浩）

PEEK材料有哪些潛在應用？庫馬爾先生列舉了幾個可能性，包括智能骨科植入物、航空航天涂層和可穿戴技術。PEEK還可以用于制造抗碰撞車輛結構和結構健康監測。他總結道：“我們實際上是在為設計師們提供一個工具箱，讓他們能夠打造下一代兼具智能和強度的多功能材料。
